Automatická domáca vodáreň s ponorným čerpadlom SQIBO-0,75 s BRIO PC-13 + redukčný ventil

Automatická domáca vodáreň s ponorným čerpadlom SQIBO-0,75 s PC-13 sa používa najmä sezónne, hlavne na závlahu.

• Ponorné 3" (troj palcové, priemer je 74 mm) vretenové čerpadlo SQIBO - 0,75 je konštrukčne vyrobené ako odolné, bezúdržbové čerpadlo so širokou možnosťou použitia.
• Elektronický spínač na kontrolu chodu čerpadla, press control, zabezpečuje funkciu tlakového spínača, čím umožňuje automatizáciu chodu elektrického čerpadla na vodu v závislosti od poklesu tlaku a pri zastavení prietoku vody v rozvode (to znamená pri otvorení a uzavretí elektrických kontaktov zariadenia) – umožňuje samočinný chod čerpadla, alebo vodárne.

• na čerpanie pitnej a úžitkovej vody
• pri zásobovaní priemyselných, obytných či poľnohospodárskych objektov pitnou vodou, získavanou z väčších hĺbok (viac ako 8m)
• praktické a všestranné využitie ponorného čerpadla SQIBO - 0,75 je hlavne vďaka jeho rozmerom
• možnosť použiť aj do veľmi úzkych vrtov
• zásobovanie vodou na postreky a zavlažovanie záhrad

Aby táto vodáreň fungovala spoľahlivo, musí byť v tomto sete pred riadiacou jednotkou PC-13 použitý redukčný ventil:

• Redukčný ventil má byť nastavený na max. tlak 6 bar
• Má byť inštalovaný na vstupe do riadiacej jednotky PC-13
• Redukčný ventil na vodu 1" je súčasťou balenia.

• vďaka pevnej konštrukcii je toto čerpadlo jedným z najobľúbenejších vretenových čerpadiel na SK, CZ, HU a PL trhu
• tepelná ochrana je namontovaná priamo na vinutí motora
• čerpadlo je pripravené k okamžitému použitiu, keďže kondenzátor je vstavaný do motora
• plášť čerpadla, hrdlo, hriadeľ, rotor a skrutky sú z nerezovej ocele AISI 304
• motor je chladený olejom

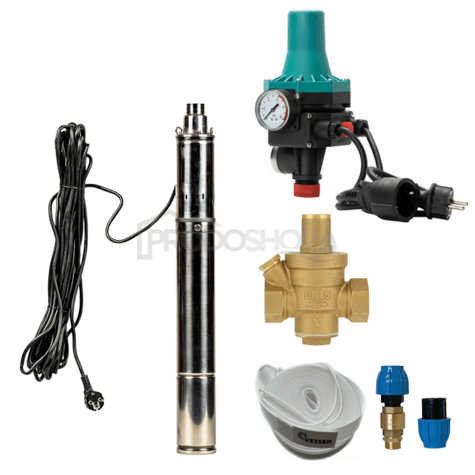

• Ponorné čerpadlo SQIBO-0,75
• Riadiaca jednotka PC-13
  • 1m kábel so zástrčkou k pripojeniu do elektrickej siete
  • 60cm kábel pre pripojenie k čerpadlu
• Redukčný ventil na vodu 1"
• Závesné zariadenie v dĺžke kábla
• Pripojovací set k ponorným čerpadlám
  • Mosadzná vsuvka 1"
  • Spätná klapka 1"
  • Prechodový kus s vonkajším závitom 32x1"
• Prechodový kus s vnútorným závitom 32x1"

• Automat PC-13 s manometrom môže byť inštalovaný v akomkoľvek bode medzi čerpadlom a prvým miestom odberu tak, aby smer šípky, ktorá je umiestnená na spodnej strane zariadenia (pri závite) medzi dvoma prípojkami o priemere 1“ zodpovedal smeru prietoku vody.
• V rozvode je nutné zaistiť dokonalé tesnenie hydraulických prípojok.
• V prípade, že sa používa čerpadlo s maximálnym prípustným tlakom 8 bar, je nutné inštalovať redukčný ventil tlaku a to na vstup PC-13.
• Zariadenie je nastavené z výroby na 1,5 bar, čo je optimálne pre väčšinu spôsobov využitia.


• Jednotka PC-13 s manometrom uvedie čerpadlo do chodu približne na dobu 15 sekúnd a to v okamihu zapojenia. Potom sa čerpadlo spustí vždy pri dosiahnutí pracovného tlaku vo chvíli, keď sa zníži tlak v systéme, napríklad pri otvorení ventilu.

• Automat PC-13 s manometrom na rozdiel od iných tlakových spínačov, riadiacich jednotiek, ktoré sa vypínajú pri dosiahnutí určitého tlaku, sa vypína vo chvíli dosiahnutia minimálnej hodnoty prietoku. Pri splnení tejto podmienky, prístroj oneskorí vypnutie zariadenia a to o 7 až 15 sekúnd. Tým sa dosiahne zníženie frekvencie spustenia čerpadla pri malom prietoku.



Technické parametre riadiacej jednotky PC-13

• automatické zapínanie a vypínanie čerpadla pri otváraní / zatváraní kohútika

• zabudovaný spätný ventil a integrovaná ochrana proti behu nasucho

• manometer

• menovitý prúd:  do 10A

• prevádzkové napätie:  ~ 230 V ± 10% / 50 Hz

• pripojenie:  vstup a výstup každého vonkajšieho závitu 2,54 cm (G1 ")

• maximálny prevádzkový tlak:  cca 10 bar

• maximálna teplota vody:  približne 60 ° C
• reset spínača:  manuálne
• zapínajúci tlak v rozsahu:  1,5 bar
• nastavenie vypínacieho tlaku nie je možné

• objemový prietok:  približne 150 litrov / min

• rozmery (V x Š x H):  15 x 13 x 23 cm

• hmotnosť:  približne 1,3 kg

• trieda ochrany:  IP65
