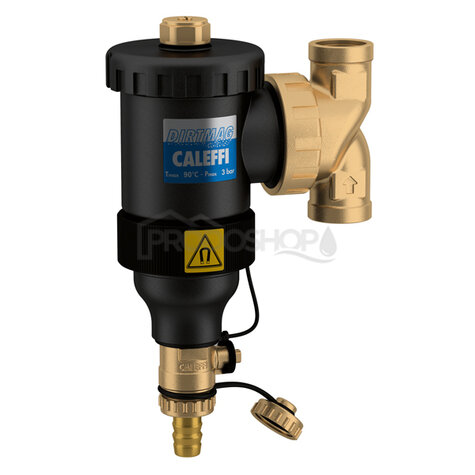

Magnetický filter DIRTMAG 1"

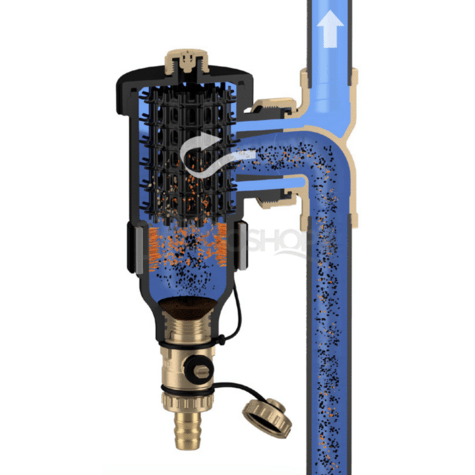

Kompozitný magnetický filter DIRTMAG 1" separuje nečistoty tvorené prevažne pieskom a čiastočkami hrdze, ktoré obiehajú v systémoch s uzavretým okruhom. Jeho princíp je založený na kombinovanom pôsobení niekoľkých fyzikálnych javov.

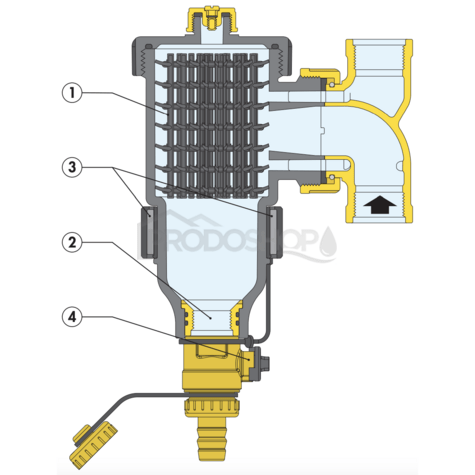

• Vnútorný element (1) sa skladá zo sady radiálnych sieťovitých plôch. Nečistoty vo vode sa pri dopade na tieto plochy oddelia a spadnú na dno telesa (2), kde sa zhromažďujú.
• Železité nečistoty sú tiež zachytené vo vnútri telesa odlučovača nečistôt vďaka činnosti dvoch magnetov (3), vložených do špeciálneho odnímateľného vonkajšieho prstenca.
• Veľký vnútorný objem filtra spomaľuje prietok média a tým napomáha oddeľovaniu obsiahnutých častíc prostredníctvom gravitácie.
• Zhromaždené nečistoty sa vypúšťajú, a to aj za prevádzky systému, otvorením vypúšťacieho kohútika (4).



Odlučovač železitých nečistôt DIRTMAG je extrémne efektívny:

• Nečistoty sú zachytené vo vnútri telesa odlučovača silným magnetickým poľom, ktoré je vytvárané magnetmi vloženými v špeciálnom vonkajšom prstenci.
• Vonkajší prstenec je možné tiež z telesa sňať a tak umožniť usadenie a následné vypustenie nečistôt pri neprerušenej prevádzke systému.
• Pretože je magnetický prstenec umiestnený mimo telesa odlučovača nečistôt, hydraulické charakteristiky zariadenia sa nemenia.

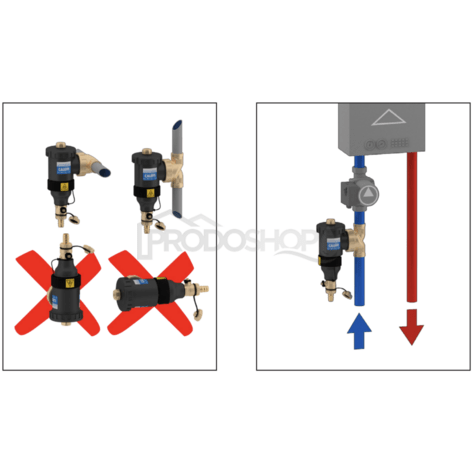

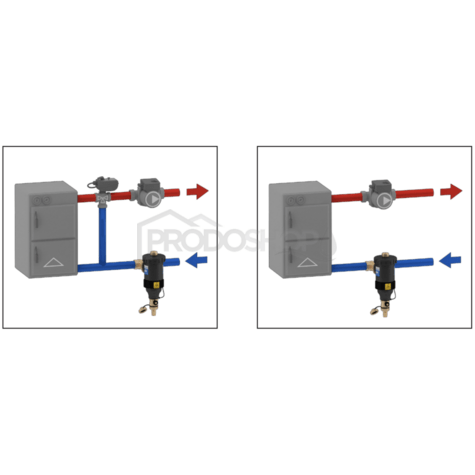

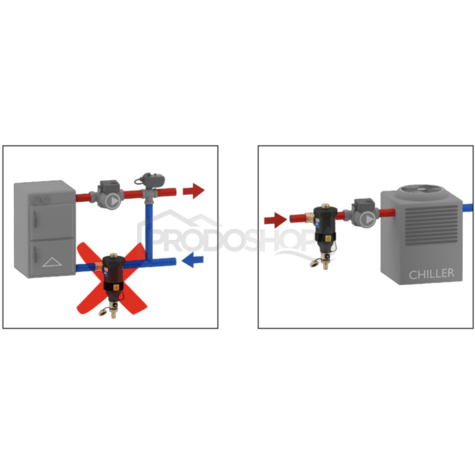

• Montáž má byť v súlade so smerom prúdenia vyznačeným na tele T-kusu, a pokiaľ možno na spätnom okruhu pred kotlom.
• Odlučovač nečistôt by mal byť vždy nainštalovaný na strane pred čerpadlom
• S telesom vždy vo vertikálnej polohe.

• Nečistoty sa zhromažďujú vo veľkej odkalovacej komore, ktorá vyžaduje malú frekvenciu čistenia a z ktorej je možné ich odstrániť aj za prevádzky systému.
• Odlučovače nečistôt radov DIRTMAG sú tiež vybavené odnímateľným magnetickým prstencom na separáciu železitých nečistôt.
• Tento odlučovač nečistôt, ktorý je vyrobený z kompozitného materiálu špeciálne navrhnutého na použitie v klimatizáciách, je mimoriadne všestranný, pretože ho možno namontovať ako na vodorovné, tak aj na zvislé rúrky.
• Vnútorného elementu so sieťovými plochami zabezpečuje vysoký výkon odlučovača nečistôt. Vďaka princípu narážania a usadzovania častíc je priebeh odlučovania nečistôt efektívnejší ako pri bežných sieťach. Nehrozí upchatie zachytenými kalmi.
• Nečistoty je možné vypustiť aj za prevádzky systému.



Odvzdušnenie

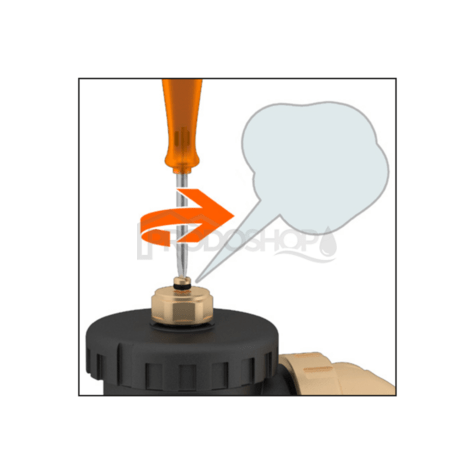

• Vzduch, ktorý sa prípadne nahromadil v hornej časti telesa, môžete vypustiť tak, že skrutkovačom povolíte skrutku na hornej zátke.



Vypúšťanie kalu

• Prstenec, v ktorom sú uložené magnety (1) môžete odstrániť pomocou špeciálneho dodaného kľúča a vypustite nečistoty (2);
• Vypustenie kalu môžete urobiť aj za prevádzky systému.



Údržba

• Komoru na akumuláciu nečistôt viete taktiež jednoducho vybrať pomocou dodaného kľúča

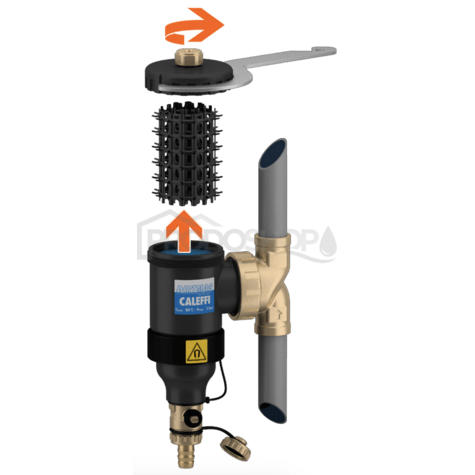

• Odskrutkujete horný kryt a vyberte vnútorný element, ktorého umiestnenie pohodlne umožňuje vybratie na čistenie.

• Odkalovač s magnetickým krúžkom
• Zvislé aj vodorovné napojenie na potrubie
• Telo z odolného kompozitového materiálu

• 1" vnútorné závity

• Vypúšťací ventil
