Set STANDARD II, pracovný valec PV 75

• Ručné stojanové čerpadlá STANDARD II s vysokým výtokovým stojanom sú určené na čerpanie úžitkovej vody s max. teplotou 40°C bez mechanických prímesí.
• Pomocou pracovného valca je možné čerpať vodu z hĺbok od 4 do 30m.
• Pumpa je vo farbe zelenej alebo modrej.

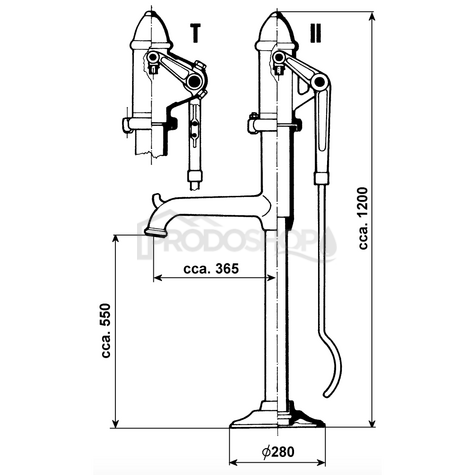

• Ručné pumpy STANDARD sú vyrábané v 2 prevedeniach:
  • STANDARD II: Po inštalácii slúži iba k priamemu odberu vody

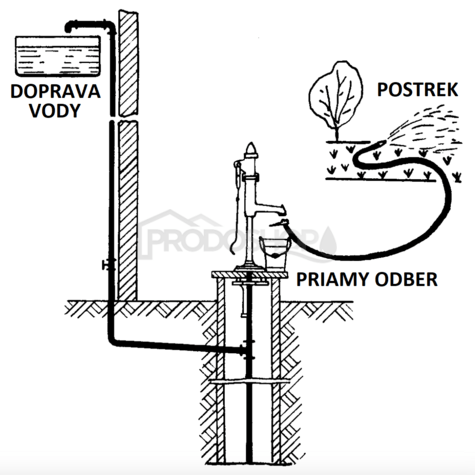

  • STANDARD T: Po inštalácii slúži na priamy odber vody + v prípade potreby aj na jej dopravu do vyšších polôh alebo postrekovanie hadicou. Čerpadlo je opatrené uzavretou tlakovou hlavou a výtok bajonetovým uzáverom).

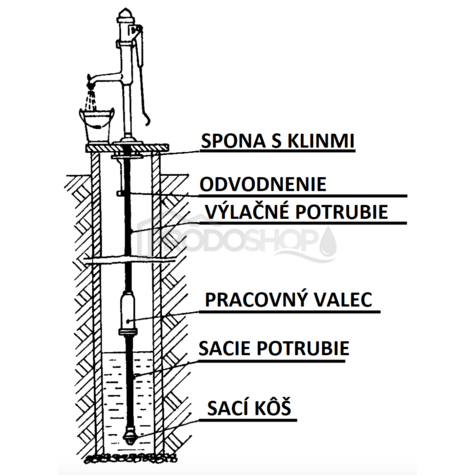

1. Ručné čerpadlo STANDARD II
2. Pracovný valec PV 75
3. Tiahlo k ručnej pumpe STANDARD II
4. Odvodňovacie zariadenie STANDARD
5. Pripevňovacia spona STANDARD II + kliníky

2. Pracovný valec PV 75:

• Pracovné valce sú hlavnou súčasťou zariadenia do hĺbok pre stojanové čerpadlá STANDARD.
• Vo vnútri valca je uložený pracovný piest s manžetou a ventilom.
• Medzi telesom valca a prírubou je spätná klapka.
• V závislosti na druhu a hĺbke studne sa zvolí zodpovedajúci typ pracovného valca:
  • Hĺbka studne 2-15m: pracovný valec Ø 90mm,
  • Hĺbka studne 16-22m: pracovný valec Ø 75mm,
  • Hĺbka studne 23-30m: pracovný valec Ø 65mm

3. Tiahlo k ručnej pumpe STANDARD II:

• Tiahlo slúži k spojeniu pracovného valca a ručnej pumpy Standard.
• Bez tiahla nie je možné pumpu Standard sprevádzkovať. Osadzuje sa osovo v strede výtlačného potrubia, medzi pracovným valcom a ručnou pumpou.
• Dĺžka: 2m
• Doporučujeme inštalovať v pozinkovanom, oceľovom potrubí.

4. Odvodňovacie zariadenie STANDARD:

• Odvodňovacie zariadenie STANDARD slúži k odvodneniu pumpy STANDARD II.
• Má za úlohu spustiť vodu z telesa pumpy aby pri mraze pumpa nepukla.
• Inštaluje sa pod úroveň zeme, tesne pod teleso pumpy STANDARD.
